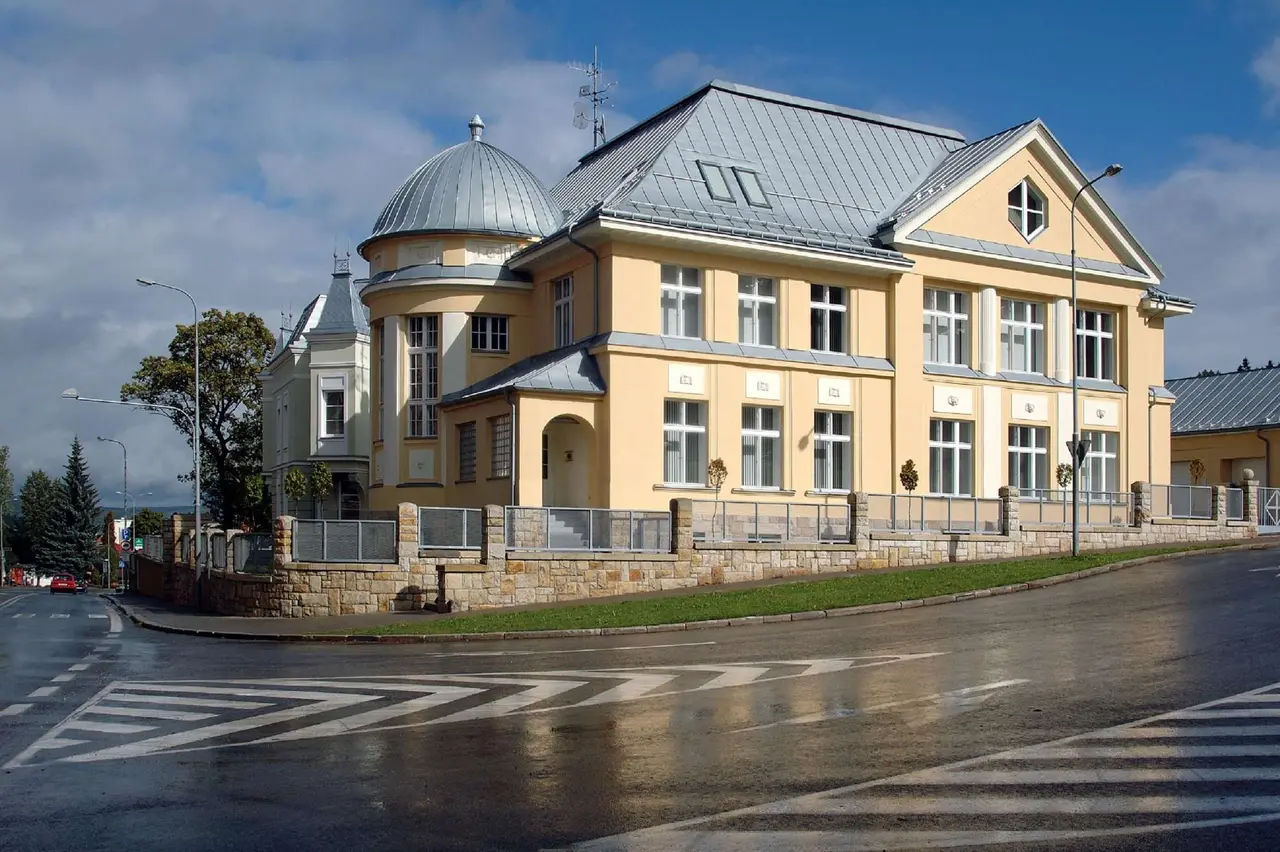

Název akce: Sídlo ATIP a.s.
Místo stavby: Trutnov
Datum: Realizace 2003
Náklady: 30 mil. Kč
Investor: ATIP a.s.
Rekonstrukce staveb z 20. let minulého století. Areál zahrnuje dvě
administrativní budovy, jedna z nich je sídlem ATIP a.s., druhá
označovaná jako A-Centrum obsahuje kancelářské prostory určené k
dalšímu pronájmu.
Název akce: IT Centrum
Místo stavby: Vrchlabí
Datum: Realizace 1995
Náklady: 200 mil. Kč
Objekt IT Centra obsahuje prodejní a kancelářské plochy, restauraci a
podzemní parkoviště. Součástí výstavby byla i rekonstrukce stávajících
domů č.p. 9, 10, 11 a 12 v Krkonošské ulici.
Název akce: Polyfunkční dům
Místo stavby: Vrchlabí
Datum: Realizace 2002
Náklady: 23 mil. Kč
Investor: soukromý investor
Rekonstrukcí a dostavbou stávajícího objektu v ulici Krkonošská
č.p.157 vznikl reprezentativní dům v jehož přízemí jsou drobné obchody
a v horních třech podlažích kancelářské prostory. Rekonstrukce domu
přispěla ke zlepšení prostředí na hlavní vrchlabské ulici, která je
postupně po jednotlivých objektech dotvářena tak, aby se stala
reprezentativní třídou tohoto horského střediska.
Název akce: Polyfunkční dům TOSCA II
Místo stavby: Špindlerův Mlýn
Datum: Realizace 2004
Náklady: 128 mil. Kč
Investor: PJW spol. s.r.o.
Polyfunkční dům v centru Špindlerova Mlýna s 64 bytovými jednotkami, ve spodní části s prodejnami a podzemními garážemi.
Název akce: Obytný soubor Pragovka
Místo stavby: Praha
Investor: Orco Property Group a.s.
Studie
rezidenční čtvrti „Pragovka“, která je založena na kombinaci volnější
zástavby , zcela obklopené zelení v izolovaných objektech různého
měřítka, které jsou použity na jihovýchodním obvodu lokality, s
ekonomičtějšími typy domů, vytvářejícími pevnější vymezení obytného
komplexu na severu. Jádro kompozice tvoří dva centrální objekty na
podélně zalomovaných půdorysech, solitérní objekt na jižní výspě,
působí potom jako akcent, poznávací znamení a výzva vůči stavbám v
okolí, ať jsou staršího data nebo novější. Jihozápadní obvod území,
který je nejvíce v kontaktu se stávající zástavbou, je určen pro
odlišný typ bydlení. Dvě řady domů s mezonetovými byty se blíží již
charakteru bydlení v řadových rodinných domech. Předpokládaná kapacita
je 869 bytů.
Název akce: Bytové domy Pivovar
Místo stavby: Vrchlabí
Investor: Orco Property Group a.s.
Areál
bytových domů, který se skládá z historické budovy pivovaru, která
bude využita pro služby v 1.NP a pro bydlení ve 2. až 4. podlaží,
a čtyř nových objektů situovaných na jižní a západní části území.
Předpokládaná kapacita je 152 bytových jednotek.
Název akce: Bytové domy Labe
Místo stavby: Vrchlabí
Investor: soukromý investor
Objekt
na principu jednopodlažní podnože, jejíž součástí je parking osobních
automobilů, vstupy do ubytovacích traktů a fitnes centrum pro
ubytované. Na straně západní je na této podnoži navržen třípodlažní
obytný trakt. Na východní straně podnože je navržen druhý, pětipodlažní
obytný trakt. Celková kapacita je 36 bytů několika kategorií. Každý
z bytů má vlastní lodžii.
Název akce: Lanová dráha Sv. Petr
Místo stavby: Špindlerův Mlýn
Datum: 1992
Lanová dráha Svatý Petr - Špindlerův Mlýn tvoří páteřní přepravní
zařízení v lyžařském areálu a byla prvním realizovaným zařízení s
odpojitelným systémem sedaček v České Republice.
Název akce: Lyžařský terminál Hromovka
Místo stavby: Špindlerův Mlýn
Datum: Projekt 2001
Projekt lyžařského terminálu Hromovka, včetně nové lanové dráhy
slouží jako nástupní místo do lyžařského areálu Sv. Petr, výrazně
odlehčuje dopravu v centru Špindlerova Mlýna a umožňuje návštěvníkům
parkovat v těsné blízkosti nástupiště lanovky. Objekt vlastního
terminálu integruje základní služby pro lyžaře a návštěvníky jako
poklady, úschovny, občerstvení, informační středisko atd.
Název akce: Lyžařský terminál Labská
Místo stavby: Špindlerův Mlýn
Datum: Studie 2001
Studie
lyžařského terminálu umístěné nad přehradní nádrží Labská. Slouží k
odbavení jednodenních návštěvníků Špindlerova Mlýna a propojení
lyžařských areálů Svatý Petr, Mísečky a Medvědín. Realizací záměru by
bylo dosaženo komplexního řešení spojení všech středisek SKI AREÁLU
Špindlerova Mlýna. Objekt obsahuje třípodlažní parkoviště, dvě stanice
sedačkových lanovek a komerční prostory.
Název akce: Autobusové nádraží
Místo stavby: Trutnov
Datum: Realizace 2003
Investor: Město Trutnov
Prostorové
úpravy stávajícího autobusového nádraží v centru Trutnova spolu s novým
zastřešením nástupních ostrůvků a výstupní plochy.
Název akce: Dopravní terminál se správní budovou
Místo stavby: Špindlerův Mlýn
Datum: Studie 1999
Investor: Město Špindlerův Mlýn
Název akce: Studie Městského divadla
Místo stavby: Trutnov
Datum: Studie 2004
Investor: Město Trutnov
Studie třípodlažního městského kulturního centra s podzemními
garážemi s důrazem na flexibilitu prostorového uspořádání a využití
moderních technologií divadelní techniky.
Název akce: Rodinný penzion Kubů
Místo stavby: Špindlerův Mlýn
Datum: Realizace 2000
Náklady: 19,5 mil. Kč
Investor: soukromý investor
Pětipodlažní objekt penzionu obsahuje technické podlaží se
společným zázemím a čtyři apartmány. Poslední dvě podlaží zabírá byt
majitele.
Název akce: Rekreační chata
Místo stavby: Velká Úpa
Datum: Realizace 1999
Náklady: 9 mil. Kč
Investor: soukromý investor
Luxusní rekreační chata s bazénem a několika pokoji pro hosty zachovává tradiční krkonošský ráz i barevnost.
Název akce: Evakuační výtah objektu TERRA
Místo stavby: Janské Lázně
Datum: Realizace 1999
Náklady: 24 mil. Kč
Investor: Státní léčebné lázně, s. p. Janské Lázně
Objekt Terra byl po celkové rekonstrukci, která také probíhala podle
projektu ATIP a.s. na začátku devadesátých, doplněn panoramatickým
evakuačním výtahem, který propojuje podlaží stávajícího objektu s novou
vstupní halou. Ta je napojena na sousední Lázeňský dům a tím je
usnadněna komunikace mezi oběma objekty.
Název akce: Domov důchodců
Místo stavby: Dvůr Králové nad Labem
Datum: Realizace 2000
Náklady: 95 mil. Kč
Investor: OkÚ Trutnov
Domov důchodců je třípodlažní objekt s kapacitou osmdesáti lůžek.
Je rozdělen do tří ubytovacích a jednoho centrálního pavilonu, ve
kterém jsou soustředěny sesterny a rehabilitace. V centru dispozice se
nachází dvoupodlažní atrium s horním osvětlením a plastikou "Strom
života". Stavba byla oceněna v soutěži STAVBA ROKU 2001 při
příležitosti výstavy FOR ARCH za vytvoření pohodlného, přívětivého domu
pro seniory v přímé souvislosti s tradiční bytovou zástavbou se
zřetelem k ekonomickým ukazatelům stavby.
Název akce: Gerontocentrum
Místo stavby: Hostinné
Datum: Realizace nových objektů 2004
Náklady: 279 mil. Kč
Investor: Sdružení ozdravoven a léčeben okresu Trutnov
Rekonstrukce stávající budovy LDN spolu s výstavbou nového objektu
léčebných procedur a objektu seniorů včetně odpovídajících léčebných
technologií.
Název akce: Domov důchodců a domy s pečovatelskou službou
Místo stavby: Trutnov
Datum: Projekt 2004
Náklady: 170 mil. Kč
Investor: Město Trutnov
Novostavba domova důchodců s kapacitou 93 lůžek členěná na střední
obslužnou část a lůžková křídla. Součástí areálu jsou i dva domy s
pečovatelskou službou, každý s 24 dvoulůžkovými byty.
Název akce: Tribuna městského stadionu
Místo stavby: Trutnov
Datum: Realizace 2003
Náklady: 67 mil. Kč
Investor: Město Trutnov
Tribuna městského stadionu, která je navržena tak, aby mohla
sloužit pro sportovní plochy na obou jejích stranách. Podnož objektu
obsahuje šatny, sprchy, klubovny, restauraci a krytou běžeckou dráhu.
Tribuna je zastřešena konstrukcí z lepených vazníků.
Název akce: Základní škola Komenského - tělocvična
Místo stavby: Trutnov
Datum: Realizace 2001
Investor: Město Trutnov
Tělocvična byla postavena jako součást komplexní rekonstrukce a dostavba ZŠ Komenského v Trutnově.
Název akce: Obchodní akademie - tělocvična
Místo stavby: Janské Lázně
Datum: Realizace 1994
Investor: Školský úřad Trutnov
Tělocvična je součástí Obchodní akademie pro tělesně postižené.
Název akce: Rekonstrukce a přístavba sokolovny
Místo stavby: Hostinné
Datum: Projekt 2004
Náklady: 47 mil. Kč
Investor: Město Hostinné
Rekonstrukce stávajícího objektu sokolovny spolu s přístavbou nového
sálu pro stolní tenis, tělocvičny pro karate a aerobik, šaten a zázemí
pro diváky.
Název akce: Obchodní akademie
Místo stavby: Janské Lázně
Datum: Realizace 1994
Náklady: 200 mil. Kč
Investor: Školský úřad Trutnov
Obchodní akademie pro tělesně postižené je tvořena komplexem tří
lůžkových pavilonů, výukové části, tělocvičny a bazénu. Jednotlivé
objekty jsou zasazeny ve svahu nad centrem města a jsou navzájem
propojené krytým bezbariérovým koridorem. Stavba byla oceněna v soutěži
Stavba roku 1995 pořádané Nadací ABF.
Název akce: Základní škola Komenského
Místo stavby: Trutnov
Datum: Realizace 2001
Náklady: 195 mil. Kč
Investor: Město Trutnov
Rekonstrukce a dostavba ZŠ Komenského v Trutnově zahrnuje celkovou
obnovu stávajících prostorů objektu školy a školní jídelny, vestavbu
nových učeben do podkroví objektu školy a jídelny, úpravy těchto
objektů pro pohyb tělesně postižených (výtah, most mezi školou a
jídelnou) a dostavbu sportovní haly s příslušným zázemím.
Název akce: Křižovatka ulic Krkonošská a ČSA
Místo stavby: Trutnov
Datum: Studie 1999
Investor: Město Trutnov
Okružní křižovatka průtahu silnice I/14 a místních komunikací -
ulice Čs. armády a ulice Břecštejnské vyřešila dopravní situaci na
tomto dříve kolizním místě - křižovatce zatížených místních komunikací
z centra města a od nákupního střediska Hypernova s průtahem města
směrem na hlavní horská střediska. Architektonické řešení středového
ostrůvku křižovatky s fontánou a výraznou květinovou výsadbou, spolu s
oddělovací dřevěnou stěnou komunikací a odpočinkového prostoru
přilehlého bytového domu, výrazně oživilo toto dopravně zatížené místo
na okraji města.
Název akce: Křižovatka u Autostylu
Místo stavby: Trutnov
Datum: Studie 2004
Investor: Město Trutnov
Okružní křižovatka řeší stávající kolizní místo na velmi zatížené
sběrné komunikaci Horské ulice - její křižovatku s ulicí Skřivánčí a s
obslužnými vjezdy do Autostylu a do Texlenu, kdy zaústění ulice
Skřivánčí a vjezd do Autostylu částečně splývají, takže křižovatkové
pohyby jsou nepřehledné. Navržená křižovatka toto místo dělá
přehlednější a vozidla zpomaluje, čímž dochází ke zvýšení její
bezpečnosti.
Název akce: Parkoviště u hřbitova
Místo stavby: Trutnov
Datum: 2000
Investor: Město Trutnov
Toto parkoviště nabízí návštěvníkům městského hřbitova 68
parkovacích stání pro osobní automobily a 2 parkovací stání pro
autobusy. Tím řeší dřívější nedostatek parkovacích míst, kdy
návštěvníci museli svá vozidla odstavovat na Husitské ulici - silnici
I/37 z Hradce Králové. Současně toto parkoviště slouží také jako
záchytné parkoviště pro návštěvníky města.
Název akce: Dopravní terminál se správní budovou
Místo stavby: Špindlerův Mlýn
Datum: Studie 1999
Investor: Město Špindlerův Mlýn
Název akce: Autobusové nádraží
Místo stavby: Trutnov
Datum: Realizace 2003
Investor: Město Trutnov
Prostorové úpravy stávajícího autobusového nádraží v centru Trutnova
spolu s novým zastřešením nástupních ostrůvků a výstupní plochy.
Název: Dopravní generel
Místo: Špindlerův Mlýn
Datum: Realizace 1996
Dopravní generel města Špindlerův Mlýn navrhuje konkrétní
opatření a systém regulace dopravy, etapy dalšího rozvoje a výstavby
nutných komunikací a parkovišť a podrobně se zabývá jejich pozitivním
dopadem (resp. negativními dopady v případě jejich nerealizování) na
chod města a zvýšení jeho atraktivnosti pro návštěvníky i obyvatele.
Spoluautorem urbanistické studie je ing. arch. Jiří Vít z atelieru CON
– TEC.
Název: Dopravní generel
Místo: Trutnov
Datum: Realizace 2000
Urbanistická studie dopravní obslužnosti města Trutnova analyzuje
hlavní problémy městského dopravního systému se všemi jeho druhy doprav
(doprava v klidu, automobilová, hromadná autobusová, železniční, pěší a
cyklistická) a navrhuje vhodné přístupy k jejich řešení.
Název: Dopravní generel
Místo: Špindlerův Mlýn
Datum: Realizace 1996
Dopravní generel města Špindlerův Mlýn navrhuje konkrétní
opatření a systém regulace dopravy, etapy dalšího rozvoje a výstavby
nutných komunikací a parkovišť a podrobně se zabývá jejich pozitivním
dopadem (resp. negativními dopady v případě jejich nerealizování) na
chod města a zvýšení jeho atraktivnosti pro návštěvníky i obyvatele.
Spoluautorem urbanistické studie je ing. arch. Jiří Vít z atelieru CON
– TEC.
Název: Dopravní generel
Místo: Trutnov
Datum: Realizace 2000
Urbanistická studie dopravní obslužnosti města Trutnova analyzuje
hlavní problémy městského dopravního systému se všemi jeho druhy doprav
(doprava v klidu, automobilová, hromadná autobusová, železniční, pěší a
cyklistická) a navrhuje vhodné přístupy k jejich řešení.
Název: Urbanistická studie
Místo: Špindlerův Mlýn
Datum: Realizace 1999
Urbanistická studie se zabývá rozvojem centrální zóny Špindlerova Mlýna
se zvláštním zřetelem k výjimečnosti tohoto horského střediska a řeší
kolizní místa a dopravní vztahy v centru města. Studie se rovněž zabývá
parkováním rezidentů i návštěvníků v centrální zóně s ohledem na
složité klimatické podmínky. Spoluautorem urbanistické studie je ing.
arch. Jiří Vít z atelieru CON – TEC.
Název: Regulační plán
Místo: Rokytnice nad Jizerou
Datum: Realizace 1998
Regulační plán zóny Studenov řeší rozvoj lyžařského areálu Studenov a
jeho napojení na centrum Rokytnice nad Jizerou. Součástí této práce
bylo i posouzení a navržení propojení areálu Studenov v Rokytnici nad
Jizerou a Rýžoviště v Harrachově, které by významně přispělo k rozvoji
cestovního ruchu v této části Krkonoš. Spoluautorem regulačního plánu
je ing. arch. Jiří Vít z atelieru CON – TEC.
Spolu s projektem Sazka Areny vznikla architektonicko-urbanistická studie a dokumentace k územnímu řízení pro celé území někdejšího závodu ČKD Lokomotivka. Areál Zeleného ostrova bude v budoucnu obsahovat kromě dnes již dokončené Areny také hotel s kongresovým centrem a zábavně-obchodní centrum na západním okraji. Na východ od Areny se počítá s výstavbou dvou komerčních objektů a parkovacího domu pro celý areál. Celý budoucí areál Zeleného ostrova tvoří základní, většinou dvoupodlažní podnož s vnitřními pasážemi, která bude o 10 až 16 m vyšší než okolní terén. Z ní vystupují jednotlivé vyšší objekty. Ve spodních úrovních celého komplexu se počítá se soustavou klasických obchodních pasáží, které obepnou a do systému začlení i celý obvod vlastní Areny. Významnou část území bude zabírat veřejný park. Na celý areál již bylo vydáno územní rozhodnutí.

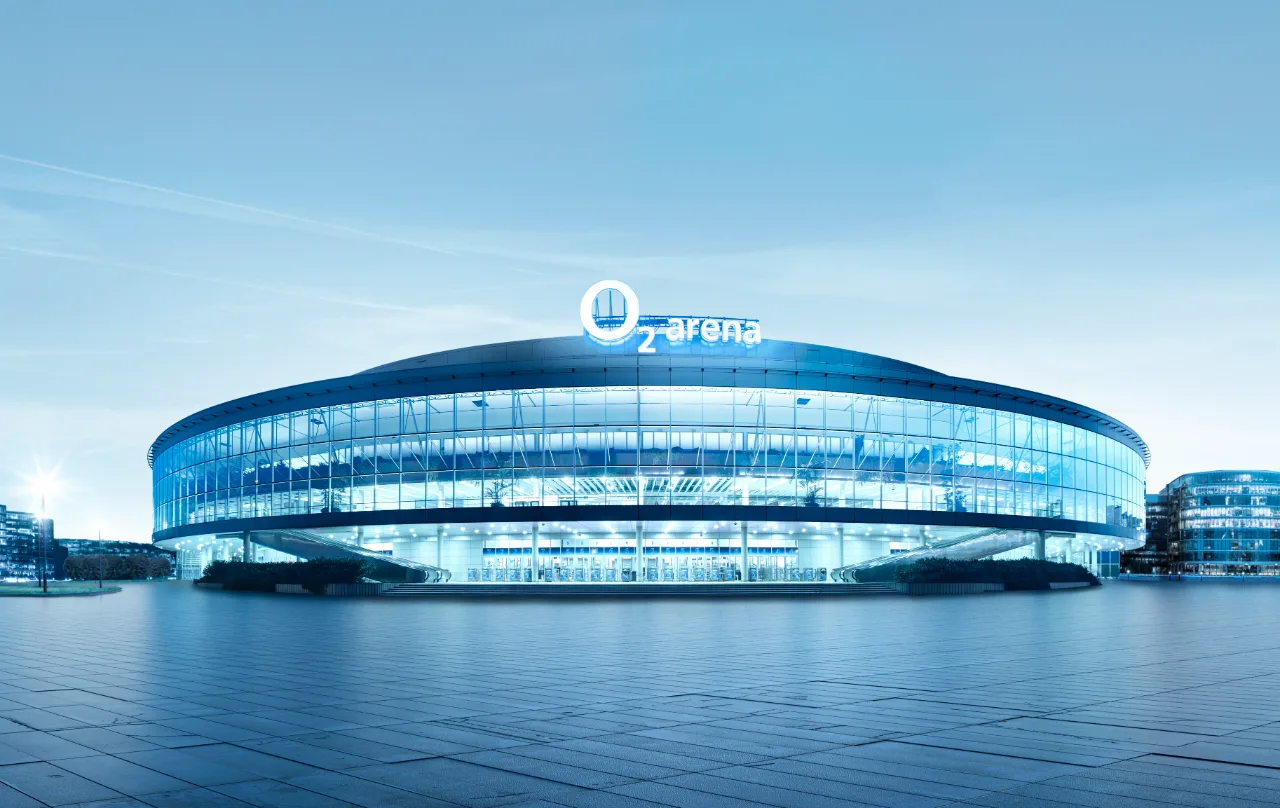

Sazka Arena představuje zcela nový, u nás dosud neznámý typ víceúčelové arény pro zábavu, show, sportovní a kulturní události, výstavy, veletrhy i společenské akce. Při projektování a výstavbě haly byly využity zkušenosti mnoha evropských i zámořských arén. Je vybavena nejmodernějšími technologiemi, které umožňují více jak 20 variant prostorových, funkčních a technických proměn hlediště a jeviště.
Místo stavby Location : Praha 9-Libeň
Investor Investor : Sazka, a. s., prostřednictvím dceřiné společnosti BESTSPORT, a. s.
Generální projektant General planning design: ATIP, a. s.
Autoři Architects: Vladimír Vokatý, Martin Vokatý, Jiří Vít
Koncepce dopravy Transport conception: Jiří Lebeda, ADO
Stavebně technické řešení Construction technical design: Helika, a. s.
HIP Chief planning coordinator: Petr Jileček
Návrh scénické technologie Design of the scenic technology: Jindřich Smetana
Návrh interiérů gastronomických a klubových provozů Design of the interiors of the gastronomic and club perations: Yates & Silverman, INC., Las Vegas, USA
Návrh interiérů arény Design of the interior of the Arena: ATIP, a. s.
Statika ocelových konstrukcí Structural analysis of the steel structure: Vladimír Janata, EXCON, a. s.
Hlavní statik železobetonových konstrukcí Chief design engineer of the reinforced concrete structure: Milan Mužík, PPP – Pardubice, s. r. o.
Projekty inženýrských sítí Design of the civil engineering network: Metroprojekt Praha, a. s.
Projektový manažer Project Manager: IDS, a. s., BOVIS land lease
Dodavatelé Contractors: SKANSKA CZ, a. s., DAMOVO ČR, s. r. o.
Dodavatel interiéru Contractor for the interior: Techo, a. s.
Obvodový plášť Envelope: Sipral, a. s.
Studie, ÚR Studies, Land-Use Decision: 08/2001-12/2001
Projekt ke stavebnímu povolení Building permit plans: 12/2001-06/2002
Prováděcí projekt Implementation plans: 04/2002-02/2003
Realizace Construction implementation: 10/2002-03/2004
Vizualizace Visualisation: UPP/DMP
Zastavěná plocha celkem Total floor-plan area: Arena – 25 711 m 2 , Malá arena – 9332 m 2
Celková podlažní plocha Total floor area: cca 140 000 m 2
Obestavěný prostor Enclosed Space: Arena – 685 000 m 3 , Malá arena – 250 000 m 3
Kapacita Areny Capacity of the Arena:
lední hokej – 17 000 sedadel Ice hockey – 17 000 seats
atletika – 11 000 sedadel Track & field – 11 000 seats
koncert – 18 000 sedadel Concert – 18 000 seats
výstavní plocha Exhibition area – 6600 m 2
66 privátních skyboxů 66 Private skyboxes
4 party skyboxy 4 Party skyboxes
8 Premium salonků 8 Premium salons
2850 klubových sedadel 2850 Club seats
Kapacita Malé areny Capacity of the Small Arena: 2300 sedadel 2300Seats
výstavní plocha Exhibition area – 4000 m 2
Gastronomické služby Gastronomic services:
2900 míst v restauracích 2900places in restaurants
29 středisek rychlého občerstvení 29Fast food centres
Prodejní a kancelářské prostory Sales and office areas: 8950 m 2
Areál je umístěn na území bývalého závodu ČKD Lokomotivka, jehož velikost a poloha na rozhraní Vysočan a Libně umožnily projektovat halu jako součást budoucího zábavního a komerčního komplexu, který vrátí život do pustnoucí tovární lokality.
Jedním z hlavních důvodů volby vysočanské lokality byla její snadná dopravní obslužnost všemi prostředky městské hromadné dopravy. V bezprostředním sousedství haly se nachází stanice metra, tramvajová zastávka i stanice autobusů. Několik minut chůze od haly jsou dvě železniční stanice.
Hala je také dobře dostupná pro individuální automobilovou dopravu, protože je výhodně umístěna mezi vnitřním okruhem, umožňujícím dopravu z jiných částí Prahy bez zatěžování centra, a vnějším silničním okruhem s krátkým napojením na výpadovou radiálu a dálniční síť.
Hala je koncipována jako multisportovní zařízení, vedle hokejových utkání v ní mohou díky výsuvnému běžeckému oválu se šesti drahami probíhat mistrovství světa a Evropy v halové atletice, utkání v basketbale, volejbale, tenisu, házené, jezdectví, motokrosu a dalších sportech.
Od muzikálů, koncertů světoznámých interpretů a populárních skupin přes taneční exhibice a velké soutěže až k lední revue, cirkusovým vystoupením a filmovým premiérám sahá spektrum možných kulturních využití haly. Pódium o rozměrem 30x10 m ukryté pod jednou z tribun lze vysunout podle potřeby doprostřed plochy, na její okraj nebo do rohu.
Výstavám a veletrhům bude Hala Sazka poskytovat plochu 5 500 m2.
Investorem byla SAZKA a.s prostřednictvím dceřinné společnosti Bestsport a.s.
Generálním projektantem byl ATIP a.s., hlavním kooperantem HELIKA a.s.
MARTIN VOKATÝ
Záměr vybudovat v Praze 9-Libni víceúčelovou arénu, která by se stala roce 2004 dějištěm MS v hokeji, vznikl v roce 2001. Investor – Sazka, a. s., rozhodl, že nová aréna bude umožňovat pořádání široké škály sportovních, kulturních a společenských akcí. Významným impulsem pro rozhodnutí byla možnost využít rozsáhlé území bývalého závodu ČKD-Lokomotivka, jehož provoz byl ukončen v roce 1994. Z továrny zbyly pouze opuštěné haly, zrušené provozy a prostředí zdevastované 150 lety průmyslové výroby. Vzniklo tak území o rozloze 16 ha mimořádné urbanistické hodnoty. SAZKA zadala v létě 2001 Atelieru ATIP, a. s., úkol vypracovat urbanisticko- architektonickou studii, která měla na zvoleném území iniciovat kromě stěžejního záměru výstavby arény i realizaci dalších stavebních programů. Celý projekt dostal jméno Zelený ostrov.
Zelený ostrov
Areál Zeleného ostrova bude v budoucnu obsahovat kromě dnes již dokončené Areny také hotel s kongresovým centrem a zábavně-obchodní centrum na západním okraji. Na východ od Areny se počítá s výstavbou dvou komerčních objektů a parkovacího domu pro celý areál. Celý budoucí areál Zeleného ostrova tvoří základní, většinou dvoupodlažní podnož s vnitřními pasážemi, která bude o 10 až 16 m vyšší než okolní terén. Z ní vystupují jednotlivé vyšší objekty. Ve spodních úrovních celého komplexu se počítá se soustavou klasických obchodních pasáží, které obepnou a do systému začlení i celý obvod vlastní Areny. Významnou část území bude zabírat veřejný park. Na celý rozsah Zeleného ostrova je vydáno územní rozhodnutí.
Arena a Malá arena
Dominantní hmotou celého areálu je velká Arena. Kruhový půdorys o průměru 135 metrů skrývá složitou dispozici, obklopující obdélníkový tvar hrací plochy uprostřed a soustřeďující v jednotlivých podlažích všechny potřebné doprovodné, provozní, restaurační, technické a pomocné provozy. V objektu Areny jsou také komerční plochy, které budou přístupné i v době, kdy v hale nebude probíhat žádný program. Objekt Areny je ze severu přístupný z blízkého terminálu MHD a stanice metra Českomoravská, z jihu z ulice Českomoravská přes nižší objekt tzv. Malé areny. Malá arena (Univerzální hala) je určena pro pořádání menších společenských akcí, tréninků apod. a jsou v ní také umístěny komerčními plochy a pasáže. Při výtvarném řešení fasády arény, zejména při výběru materiálů, architekty provázela myšlenka vytvořit „ledový palác“. S ledním hokejem je a vždy bude Arena spojována nejvíce, a to bez ohledu na svoji multifunkčnost.
Konstrukční řešení
Arena
Velká aréna je železobetonový skelet rozdělený do 6 dilatačních celků s radiálně uspořádanými průvlaky šíře 1500 mm a výšky 500 mm, vynášejícími spojitou železobetonovou desku tloušťky 250 mm. Na obvodu byl navržen ztužující rám nesoucí zároveň fasádu. Nosnou konstrukci tribun tvoří železobetonové prefa nosníky, které podpírají prefabrikované železobetonové stupně. Prostorovou konstrukci zastřešení tvoří radiální struktura ocelových vazníků s táhly v 36 paprscích, stýkajících se uprostřed na středním kruhovém tubusu o výšce 12 m a průměru 18 m. Konstrukci vazníků dotváří systém diagonál v rytmu 5 m se sklonem ve směru ke středu konstrukce. Střední tubus je ohraničen spodním a horním prstencem. Dále jsou v konstrukci tubusu dva mezilehlé prstence, jeden pro přenos sil od spodních pasů vazníků a druhý pro přenos horizontálních sil šikmých vzpěr, stabilizujících spodní prstenec. Táhla jsou vedena od styku první tažené diagonály se spodním pasem k vnějšímu kruhovému pasu spodního prstence středního tubusu. Táhla jsou zakončena šroubovanými koncovkami a čepem. V běžné délce jsou jednotlivé úseky táhla propojeny napínacími prvky. Pro eliminaci průhybů a zvýšení vlastní frekvence jsou táhla ve třech bodech zavěšena pod spodní pas vazníku. Vodorovné síly od střešní konstrukce jsou zachyceny čtyřmi betonovými jádry přes mostní ložiska posuvná pouze v radiálním směru. V prostoru vně arény je střecha vytvořena vazníky kluzně uloženými na vnějším betonovém průvlaku. Nosnou konstrukci jednoplášťové střechy tvoří spřažené ocelodřevěné nosníky.
Malá arena (Univerzální hala)
Objekt Malé arény má celkem čtyři podlaží. Nosný skelet tvoří sloupy navržené převážně v modulu 9x9 m. Výjimku tvoří uspořádání nosné konstrukce kolem společenského prostoru, v zásobovacích dvorech a v napojení na hlavní halu. Zde je osová vzdálenost sloupů od 12 do 36 m. Pro rozpon 9x9 m byla navržena železobetonová stropní konstrukce s plochými hlavicemi, která navazuje na koncepci stropních konstrukcí hlavní haly. Stropní konstrukce na větší rozpony jsou řešeny pomocí dodatečně předpínaných průvlaků a desek. Průvlaky na větší rozpony jsou převážně předpjaté. Konstrukce zakrytí Malé arény řeší zastřešení centrálního prostoru 36x61 m a stupňovitého „náměstí“ na úrovni +5,000 m. Nad vlastní arénou je střecha válcového tvaru o vzepětí oblouku 7350 mm. Nese prosklený střešní plášť. Ocelová konstrukce „náměstí“ je složena ze soustavy šikmých vazníků kotvených obdobně jako střecha do průvlaků a šípovitě se sbíhajících ke střední komunikaci. Komunikační kříž dělí náměstí do čtyř kvadrantů. To dává danému prostoru široké možnosti funkčního využití.
Dispoziční uspořádání Areny Podzemní podlaží (-7,300 m, -5,500 m, -2,900 m )
Podzemní podlaží jsou v částech pod tribunami hledišť určeny v převážné většině pro technické a technologické zázemí stavby. Podlaží úrovně –5,500 je základním podlažím ledové plochy. Hlediště v tomto podlaží tvoří mobilní zasunovací tribuny. To umožňuje uvolnění plochy pro různé varianty využití haly. Veřejnost má dále přístup do dolního vestibulu s restaurací a barem. Vedle této restaurace je jídelna pro personál Areny. V centrální části sektoru C jsou umístěny šatny hráčů, resp. účinkujících. Na rozhraní sektorů C a D jsou umístěny prostory pro tisk včetně konferenční místnosti. V části obvodového prstence vestavěného pod nástupním obvodem haly jsou ve dvou úrovních (-5,500 a –2,900) zřízena parkovací místa pro V.I.P. návštěvníky.
Přízemí
Přízemí je hlavním vstupním podlažím do objektu Areny a zároveň prvním veřejným podlažím se vstupy do hlediště. V hlavním vstupním vestibulu na severní straně jsou umístěny eskalátory spojující vstup jednak s klubovým podlažím (+5,000), jednak s druhým veřejným podlažím (+12,500). Hlavní vstupní vestibul navazuje na obvodové ochozy, ve kterých jsou při vnitřním obvodu v prostoru pod tribunami osazeny otevřené stánky drobného prodeje a občerstvení a vstupy do hlediště. V sektoru C navazuje obvodový ochoz na tzv. jižní vestibul, kterým se vstupuje do Malé arény. Tento vstup je stavebně oddělen prosklenou stěnou.
1. patro (+5,000 m)
Toto podlaží je rozděleno na vnější obvodový prstenec v úrovni +5,000, který v napojení na Malou arénu slouží jako komerční pasáž s obchodními jednotkami a na prostor, který slouží jako tzv. „klubové patro“ a je výškově osazen na úrovni +5,500 m. Komerční prostory jsou samostatně přístupné po vnějších travelátorech ze severní strany i v době uzavření haly.
2. patro (+9,000 m)
Podlaží je přístupné pouze z komunikačních vertikál, nejsou do něho zavedeny eskalátory. Má tak být zabráněno vstupu neoprávněných osob. Při vnějším obvodu tohoto podlaží jsou kanceláře, při vnitřním celkem 67 V.I.P. lóží s vlastním zázemím a vlastním přístupem do hlediště. V centrální části sektoru A jsou umístěny konferenční místnosti.
3. patro (+12,500 m)
Druhé veřejné podlaží se vstupy do hlediště. Vstup na toto podlaží je kromě komunikačních vertikál přes eskalátory z přízemí. Stejně jako na vstupním podlaží obepíná prostor horních tribun hlediště obvodová chodba, kde jsou umístěny stánky s občerstvením. V centrální části sektoru C je umístěna jedna z hlavních strojoven VZT.
4. patro (+18,000 m)
V tomto podlaží jsou celkem tři základní funkční celky: prostor majitele haly (sektor C), komentátorská a režijní pracoviště (sektor A) a zázemí vzduchotechnických zařízení. Z tohoto podlaží již nejsou zřizovány žádné vstupy do hlediště a obvod hlediště je od tohoto podlaží stavebně oddělen.
5. patro (+22,000 m)
Jedná se vlastně o střešní prostor, ve kterém je situována horní sféra divadelní techniky se stacionárními a pohyblivými lávkami. Lávky zajišťují přístupy k osvětlovací a ozvučovací technice, zavěšené na střešní konstrukci nebo přímo na lávkách, a k informační „kostce“ zavěšené nad středem funkční plochy.
MARTIN VOKATÝ
The plan to build a multi-purpose arena in Prague 9 - Libeň, which would be the site of the 2004 World Hockey Championships, was first proposed in 2001. The possibility of using the extensive territory of the former ČKDLokomotivka factory, which terminated operations in 1994, was an important impulse in the decision-making process. Abandoned halls, abolished works and an environment devastated by 150 years of industrial production were all that remained of the factory. Thus, grounds with an area of 16 ha of extraordinary urban value were created. In the summer of 2001, SAZKA signed a contract with Atelier ATIP, a. s., to prepare a city planning and architectural study that would encompass both initiation of the plan of construction of the Arena in the selected grounds, but also implementation of other construction programs. The entire project was named „Green Island“.
Green Island
In the future, in addition to the already completed Arena, the Green Island premises will also include a hotel with a congress centre and a recreational and commercial centre at its western edge. It is expected that two commercial buildings and a multi-storey parking lot for the entire grounds will be constructed to the east of the Arena. The entire future Green Island grounds consist of the basic, mostly two-floor pedestal structure with inner passages, with a height of between 10 and 16 metres. The individual higher buildings rise above this. It is expected that a system of classical shopping passages will be created in the lower levels of the entire complex, which will surround and incorporate the entire circumference of the Arena itself into the system. A public park will take up a significant part of the grounds. A land-use decision has been issued for the entire extent of the Green Island.
The Arena and Small Arena
The large Arena is the dominant feature in the entire grounds. The circular
ground-plan with a diameter of 135 metres covers a complicated
layout, surrounding the rectangular shape of the playing ground in the
centre and encompassing all the necessary auxiliary, operational,
restaurant, technical and support operations. The Arena building also
contains commercial areas, which will be accessible even when no program
is held in the hall.
The Arena building is accessible from the north from the near-by mass
transportation terminal and Českomoravská Metro station and from
the south from Českomoravská street through the lower building of the
Small Arena. The Small Arena (Universal Hall) is intended for holding
minor social events, club practices, etc. and also contains commercial
areas and passages.
The idea of creation of an „ice palace“ inspired architects in the creative
design of the faćade of the arena, especially in selection of materials. The
Arena will always be connected most with ice hockey, in spite of its multifunctional
character.
Arena
The large Arena has a reinforced concrete skeleton divided into 6 dilatation units with radial girders with a width of 1500 mm and height of 500 mm, bearing a continuous reinforced concrete slab with a thickness of 250 mm. A reinforcing frame that also bears the outer faćade was proposed for the circumference. The load-bearing structure of the stands consists in reinforced concrete prefabricated supports, which bear the prefabricated reinforced concrete steps. The spatial structure of the roof consists in a radial structure of steel bowstring girders in 36 rays, meeting at the middle circular tube with a height of 12 m and diameter of 18 m. The structure of girders forms a system of diagonals at intervals of 5 m and sloped in the direction towards the centre of the structure. The central tubus is terminated by an upper and lower ring. The structure of the tubus also contains two intermediate rings, one for transferring force from the bottom flange of girders and the second for transfer of the horizontal force of the slanted struts stabilising the lower ring. The tension rods of bowstring girders are located between the contact of the first tension diagonals with the lower flange to the outer circular flange of the lower ring of the central tubus. The tension rods end with screwed terminals and pins. The individual sections of the tension rods are interconnected by tension elements at the usual lengths. To eliminate deflection and increasing of their own frequency, the tension rods are suspended under the lower edge of the girder. The horizontal forces from the roof structure are held by four concrete cores through bridge bearings that are moveable only in the radial direction. In the area outside of the arena, the roof consists of girders with slide mounting on the external concrete girder. The load-bearing structure of the warm roof consists of combined steelwooden beams.
The Small Arena (Universal Hall)
The small arena building has four floors. The load-bearing skeleton consists of columns designed mainly in a module of 9x9m. The arrangement of the load-bearing structure around the social area, in the supply courtyards and in the connection to the main hall are an exception. Here, the axial spacing of the columns is between 12 and 36 metres. A reinforced concrete ceiling structure with flat caps was designed for the 9x9 m span, and is related to the conception of the ceiling structure of the main hall. The ceiling structures for the larger spans are designed using additionally prestressed girders and slabs. The girders for the larger spans are mostly prestressed. The structure of the covering of the Small Arena consists in covering of the central area with dimensions of 36x61 m and a step „square“ at a level of + 5.000 m. Over the arena itself, the roof has a cylindrical shape with an arc rise of 7350 mm. This bears the glass roof cladding. The steel structure of the „square“ consists of systems of slanted beams anchored, similarly to the roof, to the girders and running like arrows to the central communicating point. The communication cross divides the square into four quadrants. This gives this area a broad potential for functional use.
Underground floors (-7.300 m, -5.500 m, -2.900 m )
In the parts under the stands, the underground floors are mostly intended for the technical and technological facilities of the structure. The floor at the -5.500 level is the basic floor for the ice surface. In this floor, the viewing stands consist of mobile sliding stands. This enables freeing of the area for various variable uses of the hall. The public also has access to the lower vestibule with the restaurant and bar. Next to this restaurant is a cafeteria for the Arena personnel. The changing rooms for players or participants are located in the central part of sector C. Areas for the press, including a conference room, are located at the boundary between sectors C and D. Parking places for V.I.P. visitors are located in part of the circumferential areas fitted under the entrance circumference of the hall at two levels (- 5.500 and –2.900).
Ground flood (+_ 000 m)
The ground floor is the main entrance floor to the Arena building and simultaneously the first public floor with entrances into the viewing stands. Escalators connecting the entrance with the club floor (+5.000) and with the second public floor (+12.500) are located in the main entrance vestibule on the northern side. The main entrance vestibule is connected to the circumference walkways, which contain small open retail and refreshment stands and the entrances to the viewing strands along the inner circumference. In sector C, the circumferential walkway is connected to the „south“ vestibule, with the entrance to the Small Arena. This entrance is structurally divided by a glass wall
1. Floor (+5.000 m)
This floor is divided into an outer circumferential ring at the +5.000 level that, in connection with the Small Arena acts as a commercial passage with shops and an area that is used as a „club floor“ and is located at a height of +5.500 m. The commercial areas are accessible separately along external travelators from the north side even when the hall is closed.
2. Floor (+9.000 m)
This floor is accessible only from the communication vertical and no escalators lead here. This is to prevent access by unauthorised persons. Offices are located around the outer circumference of this floor; the inner circumference contains a total of 67 V.I.P boxes with their own facilities and own entrance to the viewing stands. The central part of sector A contains conference rooms.
3. Floor (+12.500 m)
This is the second public floor with entrances to the viewing stands. Both the communication vertical and escalators from the ground floor lead to this floor. Similar to the entrance floor, the area of the upper stands is surrounded by a circumferential hallway, containing refreshment stands. One of the main ventilation plant rooms is located in the central part of sector C.
4. Floor (+18.000 m)
This floor contains a total of three basic functional units: the area of the owner of the hall (Sector C) and of the commentary positions and TV director’s workplaces (Sector A) and the ventilation equipment. No entrances to the viewing stands are located on this floor and the circumference of the viewing stands is structurally separated from this floor.
5. Floor (+18.000 m)
This is actually the roof area, in which the upper sphere of the theatre technology is located, with stationary and mobile walkways. The walkways provide access to the lighting and audio technology, suspended from the roof structure or directly on the walkways, and to the information „cube“ suspended over the centre of the functional area. E
